屏蔽服效率試驗裝置
屏蔽服效率試驗裝置
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言谘詢
- 產品概述
- 產品特點
- 詳細參數
- 售後保障
- 校準證書
- 相關問答
概述
KDZD608 型屏蔽服效率試驗裝置是對屏蔽服進效率試驗的專用設備，廣泛用於電力係統、生產廠家和 科研單位不可缺少的檢測設備。KDZD608 型屏蔽服效率試驗裝置根據國家標 GB6568.2-86《帶電作業 用屏蔽服試驗方法 UDC614.89》要求而設計的，再結合電力行業標準“帶電作業工具、裝置和設備預防性
試驗規程”中要求對屏蔽服定期屏蔽服效率試驗檢測。
參考標準：
1、GB/T16927.1-2011《高電壓試驗技術 第 1 部分：一般定義及試驗要求》
2、GB/T16927.2-2013《高電壓試驗技術 第 2 部分：測量係統》
3、GB/T16927.3-2010《高電壓試驗技術 第 3 部分：現場試驗的定義及要求》
4、GB/T16927.4-2014《高電壓和大電流試驗技術 第 4 部分：試驗電流和測量係統的定義和要求》
5、GB/T 6568-2008《帶電作業用屏蔽服裝》
6、DL/T 848.2-2018《高壓試驗裝置通用技術條件 第 2 部分：工頻高壓試驗裝置》
7、DL/T 1125-2009《10kV 帶電作業用絕緣服裝》
8、DL/T 976-2017《帶電作業用工具、裝置和設備預防性試驗規程》
技術指標：
1、發生器輸出電壓範圍：AC 0—800V±5% (指示值)
2、輸出功率：AC 300W
3、輸出波形：AC 50Hz 正弦波
4、電壓顯示最小：0.1V’
5、電壓測量精度：0.5 級
6、加壓電極、接收電極：按標準製造
7、儀器工作電源：交流 220V±10% 50Hz
設備組成、特點：
本試驗裝置成部分：

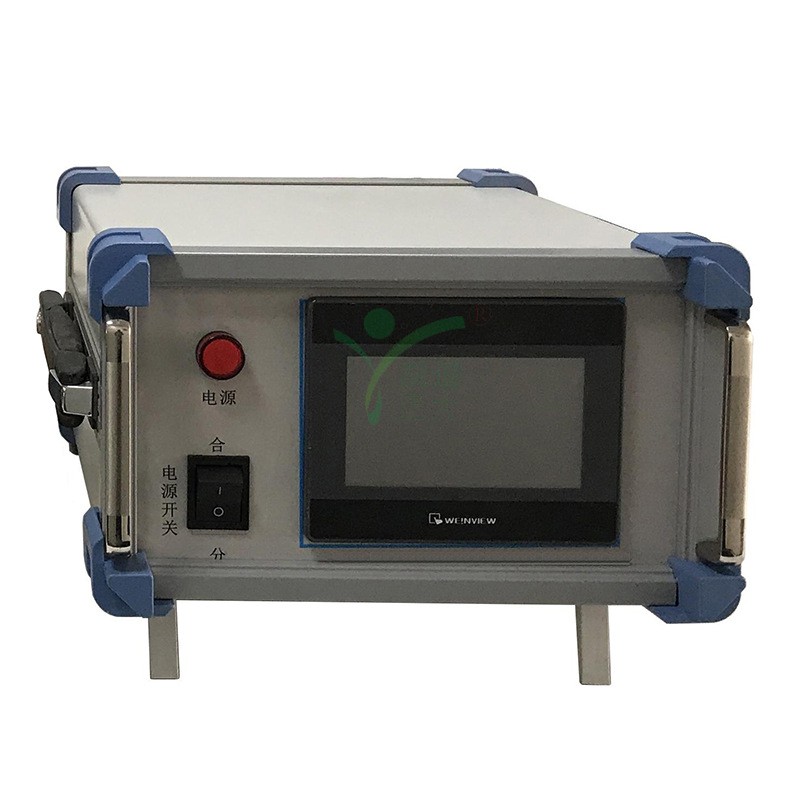

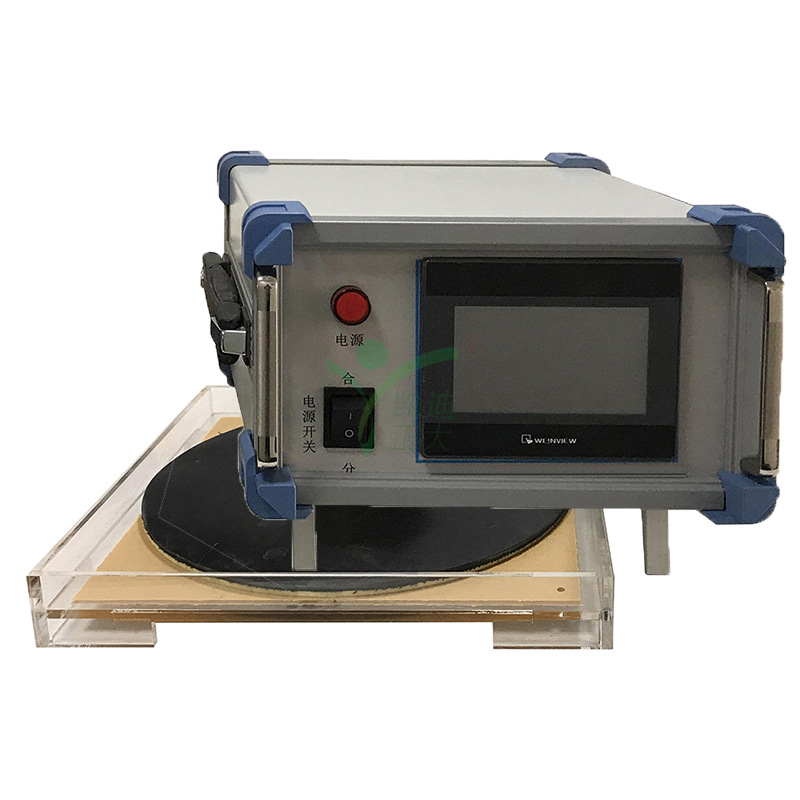

操作試驗台、600V50HZ 正弦電壓發生器、測試電極、觸摸屏控製器四部分。

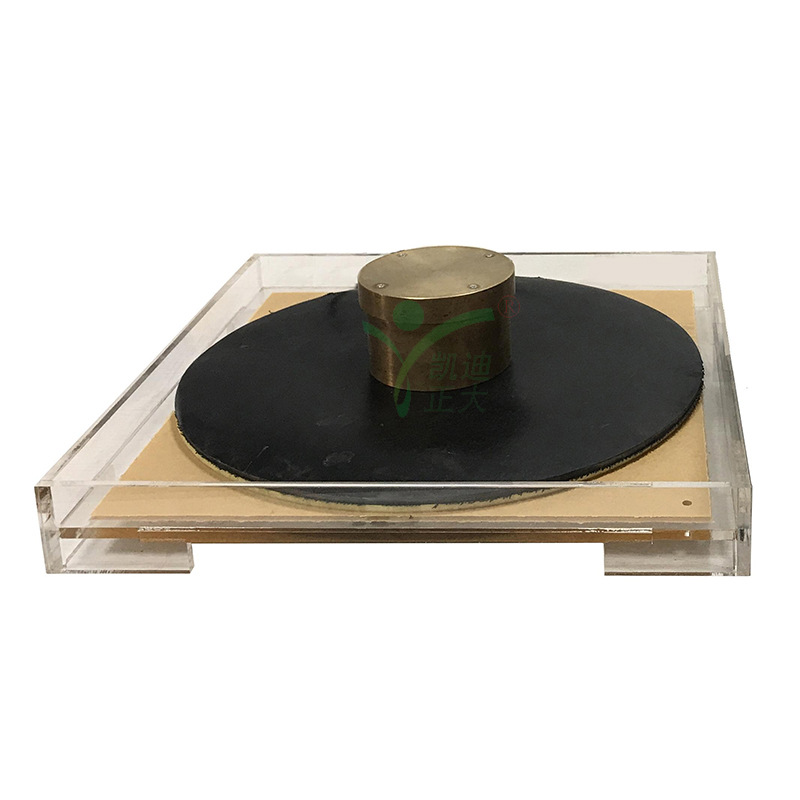

測試電極組合包括： 黃銅加壓電極； 橡膠板；黃銅接收電極； 絕緣板； 測試 固定盤；
本試驗裝置特點：
a、本試驗裝置采用微機控製，可自動計算出屏蔽效率。
b、本試驗裝置安裝有 4 套電極，分布在試驗台的 4 個方位，可對整套屏蔽服進行測試。
c、外觀整潔，操作方便
主要設備和技術要求：
a.工頻電壓發生器：輸出要求為：50Hz、電壓有效值為 600V 的正弦電壓(波形符合 GB311.2~ 311.6—83《高電壓試驗技術》的要求)；
b.加壓電極：製造材料為黃銅；負載 2MΩ ，總質量為 3kg；
c.電壓測量表：輸入阻抗大於 10MΩ ，量程為 600V，同時可以測量加壓電極負載電阻；
d.橡膠板：直徑為 400mm、厚度為 5±0.5mm 的橡膠板，其表麵硬度為肖氏級 60~65 度；
e.接收電極板：直徑為 300mm 並帶有接線柱的黃銅板，厚度 2mm；
f.絕緣板：直徑為 400mm ，厚度 5mm ，材料為環氧板；
取樣及測試環境要求：
a.試樣可在大匹布料處剪取。如需在大匹頭上剪取時，則必須離開布端至少 2m 以上處取樣。
試樣的中心點必須在樣品布料的 45 度對角線上，試樣上不得有影響試驗結果的嚴重疵點及整理劑浸軋不
勻等。試樣麵積根據試驗操作要求決定。
b.在樣品布上距布邊至少 50mm 處剪取尺寸為 180mm×180mm 的方形試樣，共計 3 塊。
c.試驗前需將試樣放置在溫度為 23±2℃、相對濕度為45~55 的環境中 24h 以上，以適應試驗環境。 d.試驗需在溫度為 23±2℃及相對濕度為45~55 的環境中進行。
儀器成套性
主機 1 套
試驗裝置 1 套
測試線 1 套
產品說明書 1 份
產品合格證、保修卡 各 1 份
出廠檢測報告 1 份
