產品簡介

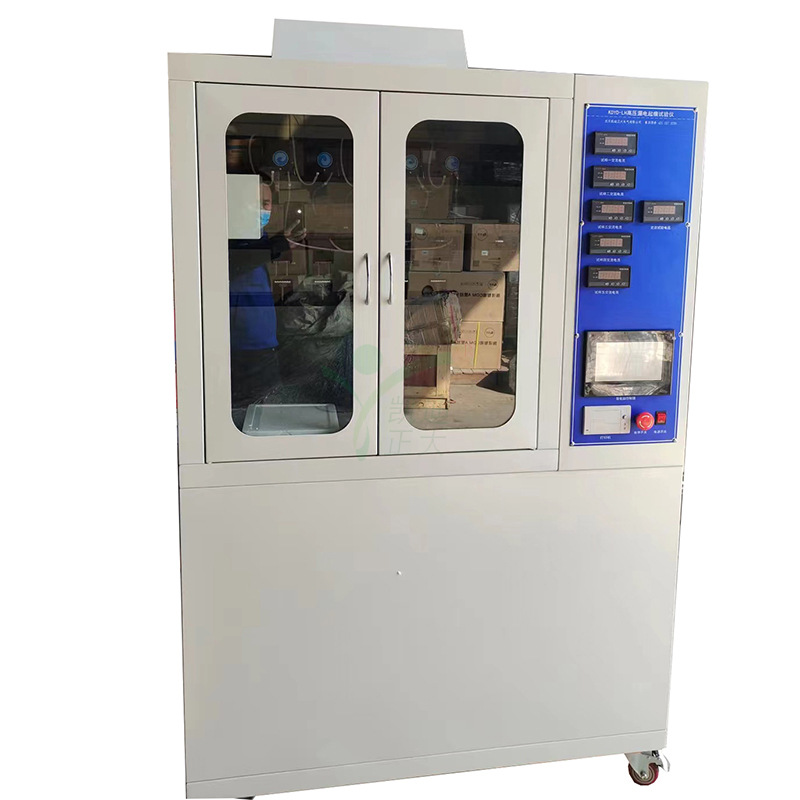

KDYD-LH高壓漏電起痕試驗儀適用於對電工電子產品、家用電器及其材料進行耐電痕化和蝕損的試驗，模擬在工頻（48Hz - 62Hz）下，用液體汙染物和斜麵試樣，通過耐電痕化和蝕損的測量評定在嚴酷環境條件下使用的電氣絕緣材料的耐電痕化和蝕損等級。

漏電起痕試驗是在固體絕緣材料表麵上，在兩電極之間，施加設定電壓，升在一定高度滴下規定濃度液體，用以評價固體絕緣材料表麵在電場和汙染介質下的耐漏起痕能力。

KDYD-LH高壓漏電起痕試驗儀是嚴格按照GB/T6553-2003 及IEC60587-1984設計製造。適用於照明設備、低壓電器、室用電器、機床電器，用於絕緣材料、工程塑料、電氣連接件，主要用於評定戶外用絕緣材料（熱固性、熱塑性模塑料、層壓板材、合成絕緣子膠料、電纜附件等）在嚴酷條件下的耐電痕化和蝕損程度。

產品特點
1、滴液精準：采用精密柱塞泵做為汙染液供給係統，流速均勻、穩定；
2、試驗電壓穩定：采樣頻率高，測量數值準，控製係統帶自動穩壓功能，不受電網電壓波動影響，設備容量大，試驗條件下放電壓降小；
3、試驗效率高：可同時進行5路試驗，各路相對獨立，效率高、可比性強；
4、安全可靠：係統具有排風係統，及時排除放電產生的有害氣體，並具有自鎖、門聯鎖、零限啟動、上限保護、過流、過壓等保護功能。

技術參數
1、試驗組數：五組；
2、電極：厚0.5mm 材質為304不鏽材料，上下電極距離：50.0mm±0.1；
3、試驗電壓：100V-6000V無級可調；
4、電壓穩定度：±1%；

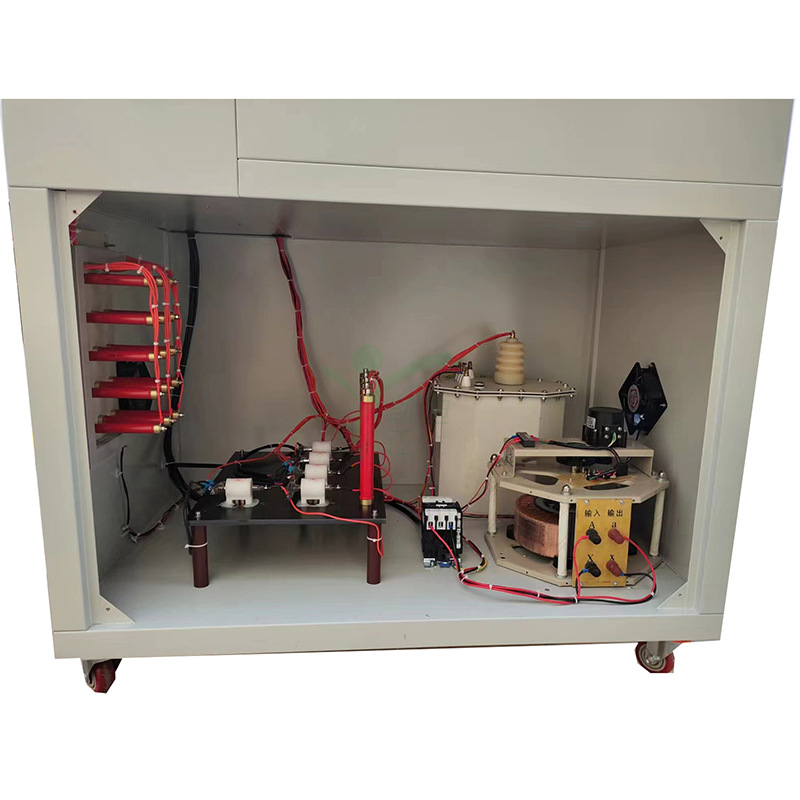

5、調壓器：輸出：0～250V可以調，容量5KVA；
6、試驗變壓器：容量5KVA，最高輸出電壓AC6000V；
7、輸出電壓：交流；
8、高精度穩壓器：輸出AC220V功率6000W，精度±1%；
9、當試驗中高壓回路電流達到或超過60mA持續2S後，繼電器動作，切斷電流，蜂鳴器報警指示試品不合格，這時按電壓停止即可解除報警聲；
10、起痕判斷：依標準GB/T6553-2003/4.1.2規定，在試樣上施加電壓（2.5kV,3. 5kV和4.5kV），並以一定流速滴汙染液，在60mA以下的電流持續6H不過流即為通過；
11、試驗時間：6小時；
12、滴液間隔時間：試驗時間可預置，0 ~ 99.99S/M/H可連續可調；
13、滴液裝置：高精密滴液裝置，滴液裝置高度可調，采用精密蠕動泵，流量範圍可調；
14、試驗溶液：氯化銨、異辛基苯氧基聚乙氧基乙醇、非離子型濕潤劑配以蒸餾水或去離子水混合物。汙染液在(23士)1℃時的電阻率應為(3.95士0.05)Ω·m。
15、濾紙尺寸：按照標準尺寸要求製做，濾紙厚度為0.15～0.17mm。
16、機箱：采用SUS304不鏽鋼（拉絲麵）；
17、汙液槽采用316不鏽鋼，加裝密閉裝置；
18、工作室體積：950L*650W*900H(mm)；容積大於為0.5m3；
19、儀器外形尺寸：1200L*700W*1800H(mm)；
20、控製係統由PLC控製，可單獨控製其中一個工作組。
21、控製裝置：采用PLC+觸摸屏控製，控製精密，操作簡單，設計人性化，試驗結束自動生成報告。
22、試驗溶液：（0.1±0.002）%質量分數的氯化銨（NH4CZ）用蒸餾水稀釋。

執行標準
1、是嚴格按照GB/T6553-2003 及IEC60587-1984設計製造。
2、依據GB/T 6553-2014《評定在嚴酷環境下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》（等同IEC 60587-2007），符合ASTM D2303-2003等試驗方法。
3、JJG 795-2016 《耐電壓測試儀》
4、GB50150-2016 《電氣裝置安裝工程電氣設備交接試驗標準》
5、DL/T 596-1996 《電力設備預防性試驗規程》
6、GB1094.1-GB1094.6-96 《外殼防護等級》
7、GB2900 《電工名詞術語》
8、GB/T16927.1~2-1997 《高電壓試驗技術》
