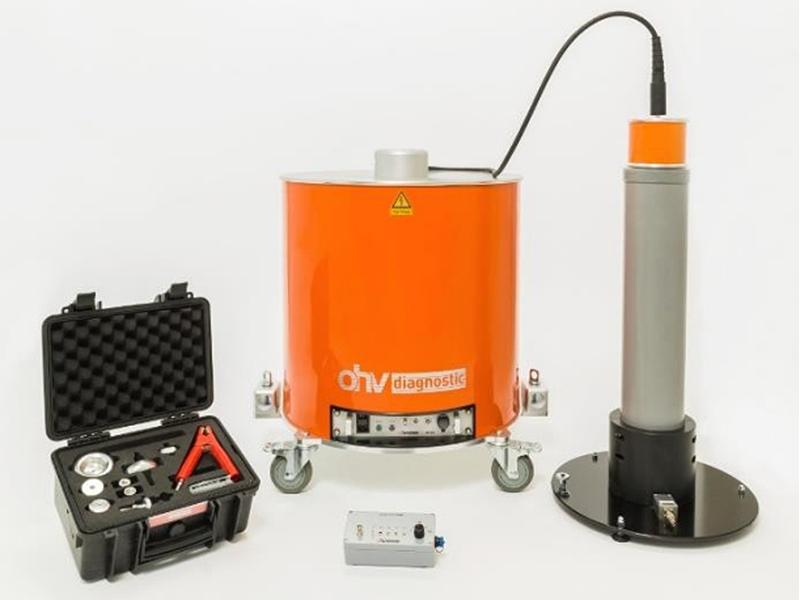

OHV35kV電纜振蕩波局放測試係統
OHV35kV電纜振蕩波局放測試係統
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言谘詢
- 產品概述
- 產品特點
- 詳細參數
- 售後保障
- 校準證書
- 相關問答
ohv diagnostic出品的OHV35kV電纜振蕩波局放測試係統是一種緊湊,輕量且用途廣泛的產品係列,用於測試和診斷中壓配電電纜。使用ohv套件可以輕鬆進行控製和分析,ohv套件是一款用於ohv diagnostic產品係列的通用軟件平台。
DAC電纜測試不僅僅是基本的評估“好或壞”的測量手段,更是一種高階的分析和診斷理念。它允許對新裝,維修或計劃檢修的電纜絕緣狀況進行評估,從而為資產管理提供參考。係統的測量模式包括
1、在同等或高於工況電壓下的耐壓測試
2、對整體電纜係統進行局部放電測量,分析和定位
介損因子(tan δ)的估算。
DAC 電壓測試和局放分析能夠可靠地檢測
由安裝或鋪設引起的絕緣缺陷,
電纜附件的缺陷,即中間接頭和電纜終端,
由老化過程導致的電纜絕緣劣化
整套測試係統存儲於堅固耐用的運輸存儲箱中, 便於通過火車, 貨車甚至飛機運送至電纜測試現場。 配套的低壓, 高壓電纜, 連接附件, 校準器, 以及為測量短電纜準備的降頻電容都包含在標準配置中。
測試功能
■耐壓測試
■局部放電測量,分析和定位
■基於 IEC60270，IEC 60060-3的電纜測試
現場性能
■最大充電和峰值電壓 30, 40 以及 60 kV。
■係統包含 DAC 單元以及降頻電容，總重大約 100 公斤。
■堅固耐用的運輸存儲箱。
■通過 ohv 診斷軟件輕鬆直觀地進行操作。
係統構成 | |
單元 1 | DAC 係統包含控製模塊, 高壓直流 (HVDC) 發生模塊, 高壓開關以及局放檢測模塊 |
單元 2 | 降頻電容(針對測量短電纜準備的) 200 nF / 30 kV (for M30) 或者 60 kV (for M40, M60) |
電壓和操作 | |
電源 | 單相, 94 V – 250 V, 48 Hz – 63 Hz, 500 VA |
DAC 輸出電壓 | M30: 最高 . 30 kVpeak / 21 kVRMS M40: 最 高 . 40 kVpeak / 28 kVRMS M60: 最 高 . 60 kVpeak / 42 kVRMS |
DAC 頻率範圍 | 30 Hz – 500 Hz (根據 IEC 60060-3) |
運行 | |
被測物電容 | 0.025 µF – 5 µF (相當於大約 20 km 長的電纜) |
電纜中間接頭定位 | 集成在校準模式下 |
局放測量範圍 | 5 pC – 100 nC |
局放測量分辨率 | 1 pC |
軟件 | ohv diagnostic 軟件套件包含TDR, 局放定位圖, 局放相位模式圖 (PRPDA), 模式識別, 導入舊的數據格式, 測試報告生成器 |
安全特性 | 帶有“緊急關斷”以及 “高壓輸出” 指示燈的安全控製盒以及放電棒 |
運行工況 | 環境溫度：0-50°C 環境濕度：5-90％相對濕度, 無凝露 |
DAC 係統重量和尺寸 | M30: 75 kg Æ620 x h690 mm M40: 80 kg Æ620 x h690 mm M60: 90 kg Æ620 x h890 mm |
航空箱尺寸 | M30, M40: 780 x 780 x h1250 mm M60: 780 x 780 x h1400 mm 降頻電容及附件 500 x 900 x h700 |
相關標簽： 電纜振蕩波局放測試係統
