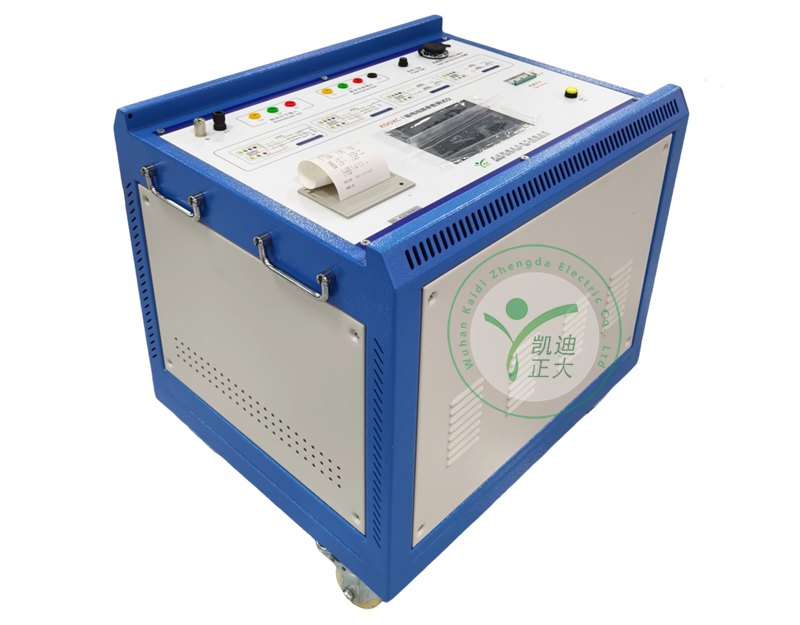

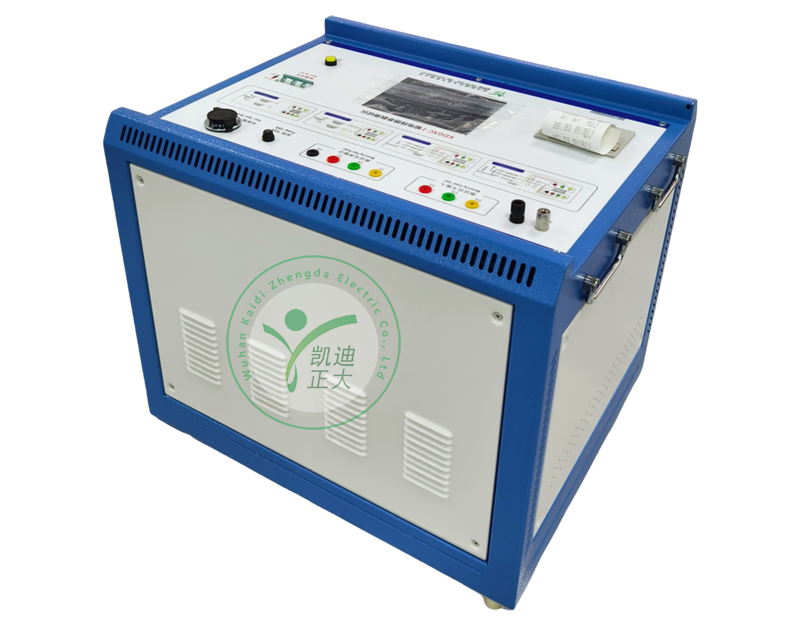

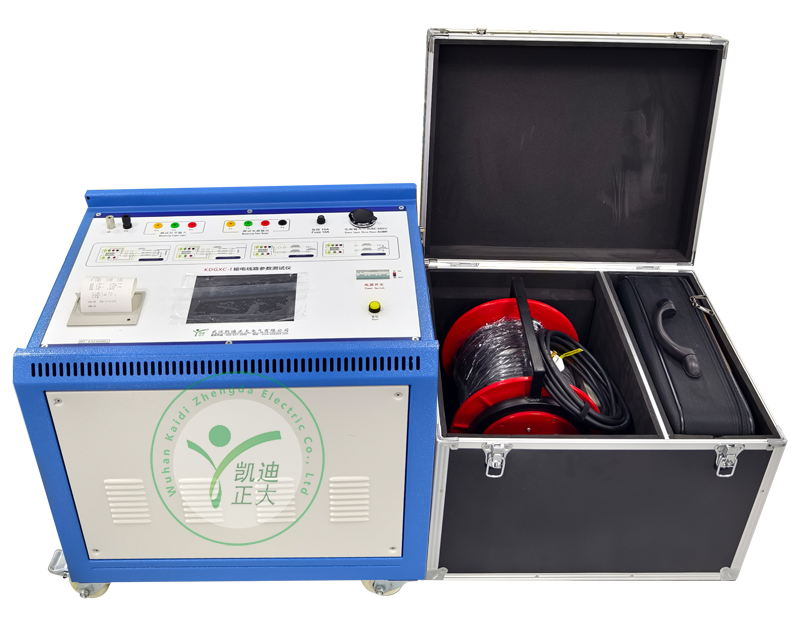

KDGXG-I輸電線路參數測試儀
KDGXG-I輸電線路參數測試儀
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言谘詢
- 產品概述
- 產品特點
- 詳細參數
- 售後保障
- 校準證書
- 相關問答
概述
本儀器能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同杆多回架設的工頻參數（正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等）。
儀器滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2016》的規定要求。
儀器采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的幹擾，解決了強電場幹擾下準確測量的難題。
技術指標
準確測量各種高壓輸電線線路的正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等
本儀器中的測量結果說明：
正序阻抗：已經折算成每相每千米的正序參數。
零序阻抗：已經折算成每相每千米的零序參數。
正序電容：已經折算成每相每千米線路對地的正序參數。
零序電容：已經折算成每相每千米的平均對地零序參數。
耦合電容：實際測量值，沒有折算
互感阻抗：實際測量值，沒有折算
相間電容：實際測量值，沒有折算。
線地電容：實際測量值，沒有折算。
線地阻抗：實際測量值，沒有折算。
輸入電源：三相AC380V±10%，50Hz
輸出最大電壓：AC 200V 精度：1%
輸出最大電流：5A
輸出信號頻率：47.5Hz/52.5Hz；50Hz/50Hz
測量範圍：
正序電容、零序電容、耦合電容：0.1～50μF；測量分辨率：0.01μF；測量準確度：0.1μF～1μF時 ±3%±0.05μF；1μF～50μF時±1.5%±0.03μF
正序阻抗、零序阻抗、互感電抗：0.1～400Ω；測量分辨率：0.01Ω；測量準確度：0.1Ω～1Ω時±3%±0.05Ω；1Ω～400Ω時±3%±0.03Ω
阻抗角：0～360°；測量分辨率：0.01°；測量準確度：±0.2°（電壓>1.0V）；±0.3°（電壓>0.2～1.0V）
外形尺寸：620 mm×500 mm×600mm（含輪子）；重量：79kg
抗幹擾參數：
幹擾電壓：接入儀器測試電源後的縱向感應電壓＜350V；
幹擾電流：線路首末兩端短接接地時＜40A；
能在儀器輸出信號與幹擾信號比為1:10的條件下穩定準確完成測試。
使用環境：環境溫度：- 15℃ ～ +40℃；相對濕度：＜90%
儀器特點
1、快速準確的完成線路的正序電容、零序電容、正序阻抗、零序阻抗等參數測量，同時還可以測量線路間的互感電抗、耦合電容、相間電容測量；
2、抗幹擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引線線就可以完成全部的線路參數測量；徹底解決現有測試手段存在的測試接線倒換繁瑣、幹擾、穩定度、精度等方麵的問題。
4、儀器以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一台儀器。
5、儀器采用8寸彩色觸摸屏顯示，嵌入式漢字微型打印機打印結果；
6、儀器測試過程快捷，儀器自動完成測試，試驗時間縮短，20分鍾內可完成傳統方法1天的工作量；
7、測量精度高，輕鬆分離工頻及雜波幹擾，有效地實現小信號的高精度測量；
相關標簽： 異頻線路參數檢測儀,異頻線路參數測試儀,異頻輸電線路參數測試儀
