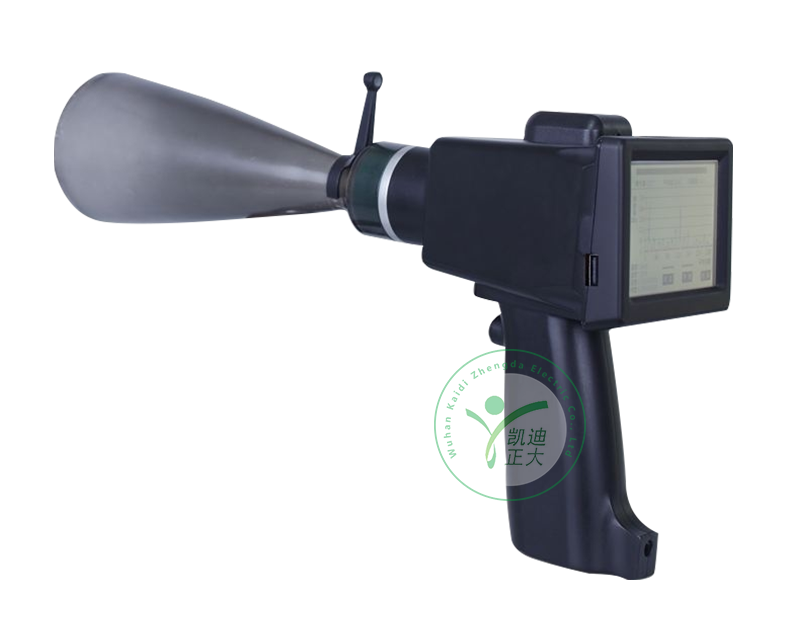

KDZD3088 超聲波線路局放巡檢儀
KDZD3088 超聲波線路局放巡檢儀
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言谘詢
- 產品概述
- 產品特點
- 詳細參數
- 售後保障
- 校準證書
- 相關問答
概述
電力設備在設計、製造、運輸和安裝過程中可能存在質量缺陷和機械損傷等；長期在高電壓、強電場及惡劣環境中運行存在異物、氧化、鬆動、汙染、老化、潮濕等均可能引發局部放電。而局部放電是導致電力設備絕緣係統破壞和引發電力故障的主要原因，為保障電力係統的穩定運行和及時發現潛伏隱患，需要對局部放電情況進行定期檢測。
我公司自主研發生產的 KDZD3088 超聲波線路局放巡檢儀采用精密高頻超聲傳感器，收集並選選 110kV 及以下電力設備局部放電時發出的特征聲波，通過濾波對比，實現對缺陷的定位及判斷。並可將采集到的實時數據同步到雲端，真正實現前端檢測，後方查看分析。
適用於檢測變電站內或輸配電線路上的各類刀閘、開關櫃、絕緣子、變壓器、避雷器、電纜接頭、金具等非密閉電氣設備的局部放電。
儀器介紹及其工作原理
工作原理
超聲波：電力設備絕緣內部發生局部放電時，伴隨產生超聲波信號，超聲波信號由局部放電源沿著絕緣介質、金屬件或空氣傳導至設備外殼，並通過介質和縫隙向周圍空氣傳播。通過超聲波傳感器耦合空氣中因局部放電產生的超聲波信號，判斷電力設備的局部放電情況。
引用標準
Q/GDW 11061 局部放電超聲波檢測儀技術規範
GB/T 7354 高電壓試驗技術局部放電測量
國家電網公司變電檢測管理規定 第 4 分冊 超聲波局部放電檢測細則
判斷依據
(1)以檢測過程中耳機內聽到的局部放電聲音特性為主要判斷依據，根據聲音的持續性、頻率高低等進行判斷；
(2)以檢測過程中顯示界麵的幅值以及相關波形圖譜作為輔助判斷手段。
技術參數
超聲波傳感器：
測量範圍：0~60dBμV
分辨率：0.1dB
誤差：±1dB
靈敏度：-70dB（最高可檢測100pC以上放電量(不小於10cm)）
中心頻率：40kHz
有效距離
10kV：檢測距離15m
35kV：檢測距離35m
110kV：檢測距離51m
信息輸出
顯示屏：3.5寸320×240真彩TFT觸控屏
耳機接口：3.5mm插孔，標配16Ω降噪耳機
USB 接口：U盤，標配容量16G
CPU
采集速度：10k/s；采集精度：16位AD
GPS
具有高達 50 個的並行通道，快速搜星；采用無源陶瓷天線，可直接接收 GPS 衛星信號；配備 IPX 接口，可擴展有源天線，適合車載時使用。冷啟動最短僅需 27s。
顯示模式
實時模式、瞬時模式、峰值保持
存儲模式
數據 DAT；音頻 WAV；
錄音
WAV 格式；能錄 48kHz 采樣率的音頻
錄音時間可調，默認錄音 10s
溫度 -10℃～50℃ ±2℃
濕度 ≤90%RH ±4.5%RH
存儲容量 16GB U 盤；最少可儲存達 160k 組數據
電源
DC3.7V 鋰電池；容量約 8000mAH；全載運行，可持續供電 8 小時；
正常工作運行 12 小時；低功耗工作運行 20 小時；關機狀態下功耗40uA
包裝體積
353 x 190 x 90（mm）
主要重量
約 0.75kg
儀器特點
（1）靈敏度高，按人體工程學原理設計，操作界麵友好；抗幹擾能力強，穩定可靠；
（2）配置激光瞄準定位功能，實現對故障點的精準定位。
（3）支持低速車載巡檢，車速≤30km/h。
（4）具有放電幅值、圖譜等的顯示功能。
（5）該儀器支持與手機、平板的實時通信，並可將采集到的實時數據同步到雲端，真正實現前端檢測，後方查看分析。
