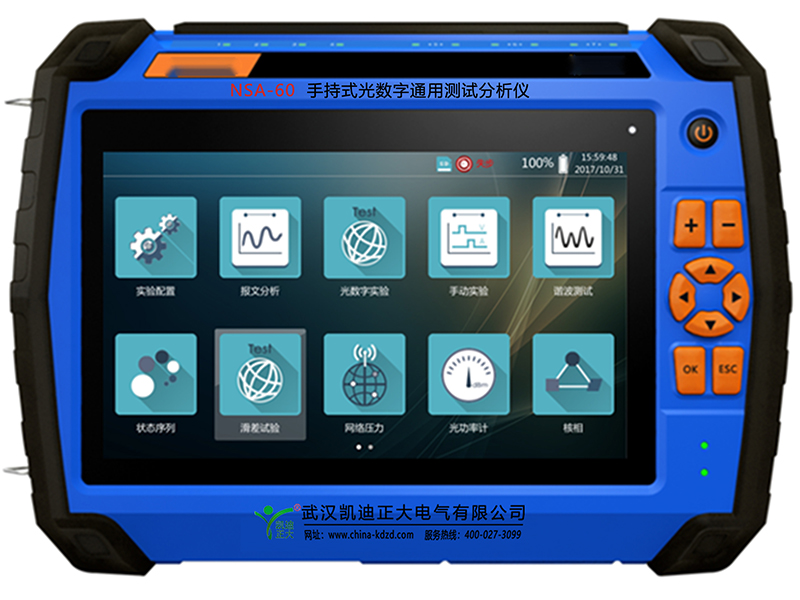

NSA-60手持式光數字通用測試分析儀
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言谘詢
- 產品概述
- 產品特點
- 詳細參數
- 售後保障
- 校準證書
- 相關問答
技術特點
基於SOC高集成度硬件平台開發，采用安全可靠穩定的嵌入式Linux係統
10.1寸1280*800高分辨率，電容式全觸控屏操作
用於智能站數字信號測試分析和繼電保護調試
支持智能測試模板編輯，測試過程中可添加測試項目，並保存為可重複使用的測試工程文件，提高後期定檢、消缺階段的測試效率；
可直接通過U盤導入SCD文件，支持直接導入500kV、750kV智能變電站的SCD文件；
支持FT3、FT3擴展及DL/T 282報文輸出，並且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；
支持虛端子圖形化顯示功能，數據流向清晰明了；
支持從 CID、SCD等文件導入SV、GOOSE報文配置，並支持網絡偵測配置；
具備實時告警功能，現場應用更方便；
裝置支持授時功能，可對外輸出光IRIG-B(DC)及光PPS對時信號；
支持串接監聽功能，可在不中斷現場數據傳輸的情況下對數據進行解析和分析；
支持光功率計功能，可測試光網口及光串口的功率；
支持網絡壓力功能，可模擬各種異常報文或異常流量對設備的可靠性進行檢驗；
支持核相功能，可比較同一控製塊的不同通道的相位，也可比較不同控製塊的不同通道的相位；
支持互感器極性測試功能；
支持時間同步檢測功能，可對接入的對時信號進行解析並計算其時間偏差；
支持SCD文件比對功能，直觀的顯示兩個SCD文件內的不同之處；
提供USB口，可通過USB口進行圖片及報文的拷貝
支持報文異常測試，可在功能測試過程中進行報文異常測試；
支持單纖發送及單纖接收；
配備7寸高分辨率顯示屏，支持觸摸操作；
內置大容量鋰電池，續航時間不少於6小時
實用的測試功能，支持交流試驗、整組試驗、狀態序列、核相、極性、虛端子、差動保護、距離與零序、故障回放等試驗模塊
集光數字網絡信號分析儀與光數字繼電保護測試儀於一體
主要技術參數
功能 | 可配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端 |
接口類型 | LC |
數量 | 3對，其中1對為100/1000M自適應，2對為100M |
波長 | 1310nm |
FT3接口 | |
功能 | GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送 |
接口類型 | ST |
數量 | 1個發送口，1個接收口 |
相位 | |
範圍 | 0~360° |
準確度 | ±0.1° |
分辨率 | 0.1° |
頻率 | |
範圍 | 0~1000Hz |
準確度 | <±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz) |
分辨率 | 0.001 Hz |
時間 | |
範圍 | 10ms~9999.999s |
分辨率 | 1ms |
開關量輸入 | |
數量 | 1對, 可接空節點及帶電位節點(0~250V) |
開關量輸出 | |
數量 | 1對 |
遮斷容量 | DC250V /0.5A |
反應時間 | ＜100us |
同步 | |
接口類型 | IRIG-B/PPS光信號 |
數量 | 2個:1個對時，1個授時 |
有線連接 | |
接口類型 | 百兆Lan口，RJ45 |
數量 | 1個 |
供電電源 | |
供電電壓 | AC 220V，允許偏差：-20%~15% |
供電頻率 | 47~65 Hz |
充電電壓 | 5V,4A |
USB 口 | |
數量 | 1個 |
工作環境條件 | |
工作溫度 | -10℃~50℃ |
濕度 | ≤95%,無凝露 |
其他 | |
重量 | 2.5kg |
尺寸 | 239mm×41mm×170mm(長x寬x高) |
顯示屏 | 7寸真彩液晶顯示 |
