KD-216型大香蕉福利视频測試係統
發布日期：2018-07-19 00:00 點擊：
係統簡介
KD-216型大香蕉福利视频測試係統是我公司在電力工業快速進步的契機下，根據行業發展和市場需求，研發生產的電力大香蕉福利视频測試專用係統設備。該係統主要用於電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試；還可以電波測速、測定線纜長度等，並可建立電纜檔案以便日常維護管理。
KD-216TDR大香蕉福利视频測試儀采用了國際最高水平的時域反射（TDR）技術，故障波形自動判距、簡單明了，使用方便愉快；整機采用工控塑料機箱，小巧精致，易攜帶；人機界麵友好，即使非專業人員操作，依然可以很快熟悉並使用，高效、準確的完成大香蕉福利视频測試工作。
係統組成

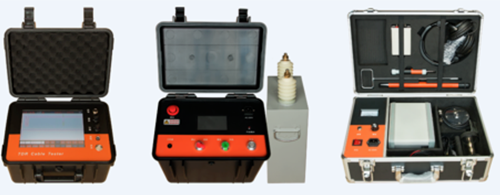

該係統由KD-216 TDR大香蕉福利视频測試儀、KD-215輕型高壓信號產生電源和DW-100電纜路徑查找信號發射器、DL-100聲磁數顯同步定點儀四部分組成，滿足中華人民共和國電力行業標準《DL/T849.1～DL/T849.3-2004》電力設備專用測試儀器通用技術條件。
功能特點
1. 用於35kV及以下不同等級、不同截麵、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2. 可配合高壓設備實現傳統大香蕉福利视频測試的低壓脈衝法、衝擊閃絡法、速度測量法。
3. 全中文操作軟件和使用界麵，子菜單方式和文字提示實現人機互動。
4. 工業級8寸彩色觸摸液晶屏顯示，全中文操作軟件和使用界麵，子菜單方式和文字提示實現人機互動。
5. 全局波形和局部波形同步顯示，便於整體分析和細節調整。
6. 任何高阻故障均呈現最簡單的類似低壓脈衝短路故障波形特征，極易判讀。
7. 內置電源供電，在無電源環境中均可長時間使用。
8. 體積小、重量輕、使用方便，檢測故障成功率和測試精度高。
9. 在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。
10. 內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。
11. 測試信號提供多種脈衝寬度，無測試盲區。
主機參數
采樣方法 | 低壓脈衝法、衝擊閃絡法、速度測量法 |
采樣速率 | 200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz |
脈衝寬度 | 0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs |
測試距離 | ＜60km |
分 辨 率 | 1m |
測試精度 | 0.1m |
顯示方式 | 工業級8.0寸彩色觸摸液晶屏 |
操作方式 | 觸摸屏操作、物理旋鈕操作 |
工作電源 | 內置電池供電，連續工作＞4h（亦可使用外接電源使用） |
儲存功能 | 具有數據存儲功能，可存儲大量現場波形及數據，並隨時調出使用 |
波形分析 | 所有的高阻故障波形僅表現為低壓脈衝法的短路故障波形特征，便於分析卡位 |
波形處理 | 能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離 |
外形重量 | L270mm×W220mm×H150mm，重量≤1.5kg |

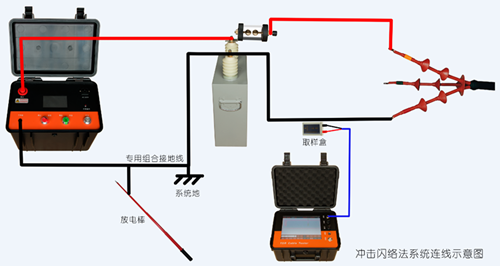

係統接線
