KD-216A 高壓大香蕉福利视频測試儀有哪些主要特點以及詳細參數？

武漢香蕉视频APP污污下载正大電氣有限公司KD-216A 高壓大香蕉福利视频測試儀電力大香蕉福利视频測試儀礦用大香蕉福利视频測試儀采用時域分析法能測試各種電壓等級的動力電纜、通信同軸電纜、市話電纜、控製電纜、礦用電纜和海底電纜等電纜的低阻、短路、斷路、高阻泄漏故障和高阻閃絡性故障。

KD-216A 高壓大香蕉福利视频測試儀電力大香蕉福利视频測試儀礦用大香蕉福利视频測試儀是我公司精心設計和製造的全新一代便攜式智能大香蕉福利视频檢測儀器，本儀器由高智能工業觸摸屏一體化電腦、USB接口的數據采集器、高能聚合物電池及充電適配器和附件等組成。儀器體積小、重量輕、使用簡單、攜帶方便。

KD-216A 高壓大香蕉福利视频測試儀電力大香蕉福利视频測試儀礦用大香蕉福利视频測試儀人機界麵友好、菜單設計新穎直觀、參數處理恰到好處，獨特的黑色背景，使儀器可工作於較強的光照環境。給使用本儀器的用戶帶來清澈明晰感覺。各種參數的設置、儀器工作狀態的顯示、測試波形的壓縮擴展和存儲調出、波形位移、同屏對比等各種功能。采集數據可信度高，波形顯示清晰易辯，回波拐點明顯，特別容易判讀故障距離。特別要提到的是，本儀器抗電磁幹擾的能力特強。特殊的電路設計使儀器在數萬伏衝擊高壓的測試環境中不會發生死機現象。本儀器的設計秉承了我公司一貫高科技、高精度、高質量的原則，將大香蕉福利视频測試水平提高到了一個全新境界。

KD-216A 高壓大香蕉福利视频測試儀有哪些主要特點？

◆可測試各種型號380V,6kV,10kV,35kV,110kV,220kV,380kV電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，如開路故障、短路故障、高阻閃絡性故障和高阻泄漏性故障；

◆具有多種測試方法，如低壓脈衝法、衝擊高壓電流取樣法、直流高壓閃絡法等；

◆儀器采用高能聚合物可充電電池供電，采樣板接口為USB型直接用微電腦電源。再配以先進的電流取樣技術，使該係統真正做到操作人員和測試儀完全與高壓隔離，抗幹擾能力強，同時保證了測試可靠性和人機的安全；

◆前置采樣測量單元采用先進的信號處理技術，全漢化屏幕顯示，測試波形特征清晰易辯，使得大香蕉福利视频分析更容易掌握；

◆雙軌跡同屏對比數據處理技術，有利於您進行波形的對比分析；

◆國內首家采用工控嵌入式計算機平台係統，工業級使用環境，實現極強穩定性。鋰電供電、方便現場測試；

◆多觸觸摸屏操作，徹底告別電纜儀單片機時代，並配有大香蕉福利视频測試軟件和電纜資料管理軟件；

◆主機可自動選擇最低3.25MHz、最高達250MHz八種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差；

◆軟件實現低壓脈衝、多次脈衝法全自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取並顯示，同屏三區顯示波形, 同屏隨機顯示十個低壓脈衝波形供選擇，同時實現自動和人為處理兩種模式。

◆支持最新開通的4G通信終端或無線上網卡，專用4G軟件可實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，給用戶現場測試提供及時、準確波形分析和交流指導，使您無憂工作；

◆8G內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助；

◆關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，是國內同類定點技術的又一次創新，為快速準確查找大香蕉福利视频，減少停電損失提供了有力保障；

◆最新研製智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。

◆兼容Excel文檔，可以複製內容到PLC輸入輸出說明表，不需要重複填寫輸入輸出說明表，提高項目設計效率；IO管理器中的信息支持複製導出至Excel；隨時插入或修改IO類別，頁麵內容自動刷新；PLC管理器特有的PLC管理界麵，方便對PLC進行整體管理，添加PLC設備，關聯PLC輸入輸出；動態PLC插入，可設置PLC連接點方向，可選擇繪製的回路數量，可關聯輸入輸出說明，提高設計效率；宏配置，可通過配置PLC宏回路，在繪製PLC時，回路自動生成，相同宏回路自動進行標號編號，常用回路，一次繪製，可重複使用，提高設計效率。

技術參數

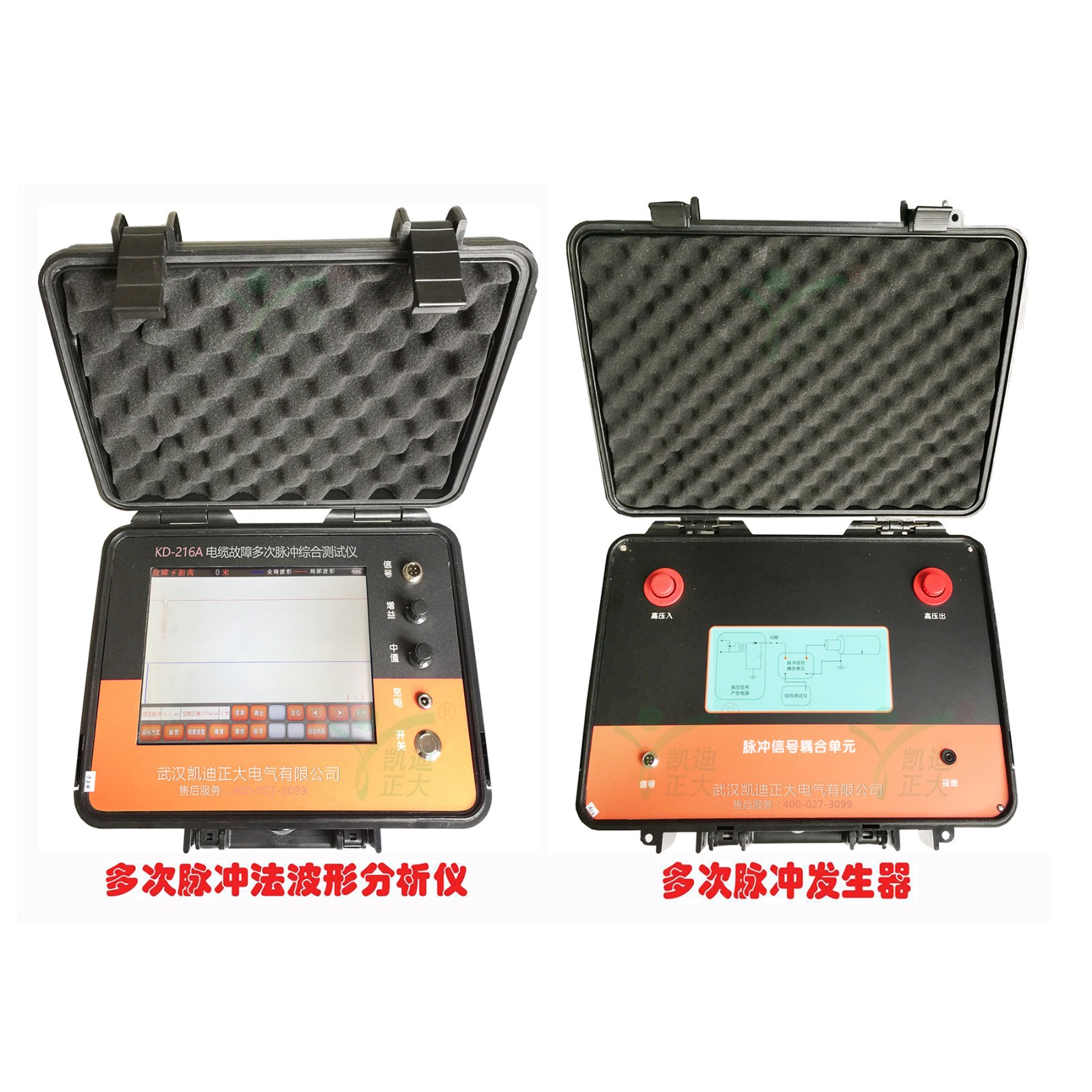

大香蕉福利视频多次脈衝測距儀

◆可測試各種380V,6kV,10kV,35kV,110kV,220kV,380kV電壓等級、不同截麵、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

◆可測試鐵路通信控製電纜、路燈電纜、機場信號電纜的各類故障。

◆可測量長度已知的任何電纜中電波傳播的速度。

◆可測試電力電纜埋設路徑及埋設深度

◆多次脈衝產生器；衝擊電壓≤70kV

顯示方式：10.2英寸工業級液晶觸摸屏屏

測試距離：不小於60km    測試精度：±0.3米

操作方式：多觸點觸摸屏操作

測試方法：低壓脈衝法、衝閃電流法、多次脈衝法、十次脈衝法

儲空間：固定8G

最短測試距離（盲區）：0～0.5米或無盲區

分辨率：V/fm；V為傳波速度m/μs；軟件遊標0.10米精確定點誤差：±0.2m

測試誤差：係統誤差小於±1%

儀器采樣頻率：3.125MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200MHz、250MHz;

脈衝寬度：50ns、80ns、100ns、200ns、1μs、2μs、5μs、10μs（軟件自動匹配）

待機時間：高性能充電鋰電池，可連續使用8小時左右

主機重量：3kg

外形尺寸：100mm×200mm×250mm

環境溫度：-20℃～﹢40℃相對濕度：80%

電源與功耗：AC　220V±10%不大於15W

高頻高壓電源

輸出方式：脈衝輸出、直流輸出

輸出電壓：負壓，DC 0～70kV連續可調

工作電流：≤100mA

工作模式：單次脈衝、連續脈衝、直流輸出

脈衝電容：2uF/35kV（4uF/35kV）

放電能量：≤2450J

脈衝周期：3s～8s自適應

工作電源：工頻220V±10%

重量：≤28kg

智能精確定點儀

傳感器動態量程：聲音通道>104dB ，磁場通道>110 dB

傳感器頻率範圍：100 Hz～1500 Hz

衝擊放電聲音放大倍數 >90dB，衝擊放電音量上限84dB(A)可以開啟或關閉

濾波設置：無濾波 100 Hz～1500 Hz

無濾波：100 Hz-1500 Hz；低通濾波：100Hz～400 Hz；帶通濾波：150Hz～600 Hz；高通濾波：200Hz～1500 Hz

跨步電壓信號光標直觀顯示，左右提示明顯。

液晶顯示器：高亮真彩屏，像素320 x 240適應戶外。

現場連續工作時間：堿性可更換電池電池，方便現場使用。

◆路徑儀技術指標：

信號頻率：15KHz正弦波

輸出功率：Pomax≥100W

輸出阻抗：Zo=Zc(電纜特性阻率)

震蕩方式：斷續

環境溫度：－10℃～＋40℃

相對濕度：RH≤85%（25℃）

主機重量：9.8kg外形尺寸：180mm×300mm×400mm
