無局放試驗變壓器原理說明書以及控製線路圖
發布日期：2020-07-09 09:48 點擊：
無局放試驗變壓器原理說明書以及控製線路圖
很多剛接觸試驗變壓器的朋友對其原理、線路圖以及後期在使用過程出現的一些問題是比較感興趣的，如果需要某個型號的試驗變壓器非常詳細的說明書，有意向的朋友可以聯係大香蕉福利视频公司的銷售人員獲取。接下來簡單介紹一下大香蕉福利视频公司的一款氣體式試驗變壓器：KDYDQ工頻耐壓試驗裝置
KDYDQ工頻耐壓試驗裝置（氣體式）是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要選擇。
KDYDQ 工頻耐壓試驗裝置（氣體式）是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用於對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。
充氣式無局放試驗變壓器工作原理:把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入KDYDQ工頻耐壓試驗裝置初級繞組，根據電磁感應原理，在次級（高壓）繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。此工頻高壓可經外接高壓矽堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的2倍。

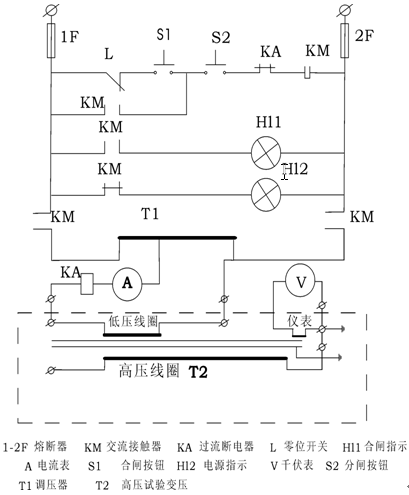

控製線路圖,普通操作台線路圖如下：
上麵是充氣式無局放試驗變壓器的核心原理和控製線路圖，如果試驗變壓器有需求的朋友，可以隨時撥打大香蕉福利视频的服務熱線。
工頻無局放試驗變壓器聲音不正常及處理：
一通上電源，就有嗡嗡的聲響，這主要是高壓磁通的作用。正常運行時，工頻無局放試驗變壓器的聲響是均勻的。當有其他雜音時，就應認真查找原因，進行處理。
1、工頻無局放試驗變壓器聲音比平時增大，聲音均勻，可能有以下原因：
(1)電網發生過電壓。電網發生單相接地或產生諧振過電壓時，都會使聲音增大，出現這種情況時，可結合電壓表計的指示進行綜合判斷。
(2)過負荷時，將會發出沉重的“嗡嗡”聲，若發現的負荷超過允許的正常過負荷值時，應根據現場規程的規定降低負荷。
處理辦法：分析原因，做好記錄，加強監視，盡快恢複正常運行。如是由於過負荷引起，則按照過負荷處理原則進行。
2、有雜音
有可能是由於工頻無局放試驗變壓器上的某些零部件鬆動而引起的振動。如果伴有聲音明顯增大，且電流電壓無明顯異常時，則可能是內部夾件或壓緊鐵芯的螺釘鬆動，使矽鋼片振動增大所造成的。
處理辦法：如不影響運行，可暫不作處理，做好記錄，加強監視，匯報調度及有關領導申請停電檢查處理。
3、有放電聲
有“劈啪”的放電聲，若在夜間或陰雨天氣下，看到套管附近有藍色的電暈或火花，則說明瓷件汙穢嚴重或設備線卡接觸不良。若是內部放電則是不接地的部件靜電放電或線圈匝間放電，或由於分接開關接觸不良放電。
處理辦法：這時應匯報調度及有關領導，申請進行停電檢查處理。
4、有爆裂聲
說明內部或表麵絕緣擊穿，應立即停用檢查。
5、有水沸騰聲
有水沸騰聲，且溫度急劇變化，油位升高，則應判斷為繞組發生短路或分接開關接觸不良引起的嚴重過熱，應立即停用檢查。
溫馨提示：如果有需要試驗變壓器、變頻91香蕉在线播放耐壓裝置、直流大香蕉网址、微機繼電保護測試儀、大香蕉福利视频測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等儀器設備的朋友可以隨時聯係大香蕉福利视频在線客服或者電話谘詢，保質保量！此篇文章詳細介紹了無局放試驗變壓器原理說明書以及控製線路圖，希望能夠幫助到大家！
